| शरीर सामग्री | गांठदार कच्चा लोहा |
| मॉडल | H44X-16Q |
| विशिष्टता | डीएन40-600 |
| नाममात्र का दबाव | 1.0/1.6/2.5एमपीए |
| परिचालन तापमान | 0-80°C |
| लागू मीडिया | पानी |
| डिज़ाइन मानक | जीबी/24924-2010 |
उत्पाद अवलोकन
इस वाल्व का उपयोग मुख्य रूप से मीडिया के बैकफ्लो को रोकने के लिए जल आपूर्ति और जल निकासी प्रणालियों, अग्नि सुरक्षा, एयर कंडीशनिंग, बिजली, निर्माण, भोजन, जल उपचार, नगरपालिका प्रशासन, जहाज निर्माण और अन्य पाइपलाइनों में पाइपलाइन पंपों के आउटलेट पर किया जाता है। चूंकि इस उत्पाद की सीलिंग रिंग एक झुके हुए डिजाइन को अपनाती है, इसलिए बंद होने का समय कम होता है, जो पानी के हथौड़े के दबाव को कम कर सकता है। वाल्व डिस्क नाइट्राइल तेल प्रतिरोधी रबर और एक स्टील प्लेट से बनी होती है जिसे उच्च तापमान पर दबाया जाता है। इसमें अच्छा क्षरण प्रतिरोध और सीलिंग प्रदर्शन है। उत्पाद संरचना सरल है, और रखरखाव, मरम्मत और परिवहन आसान है।

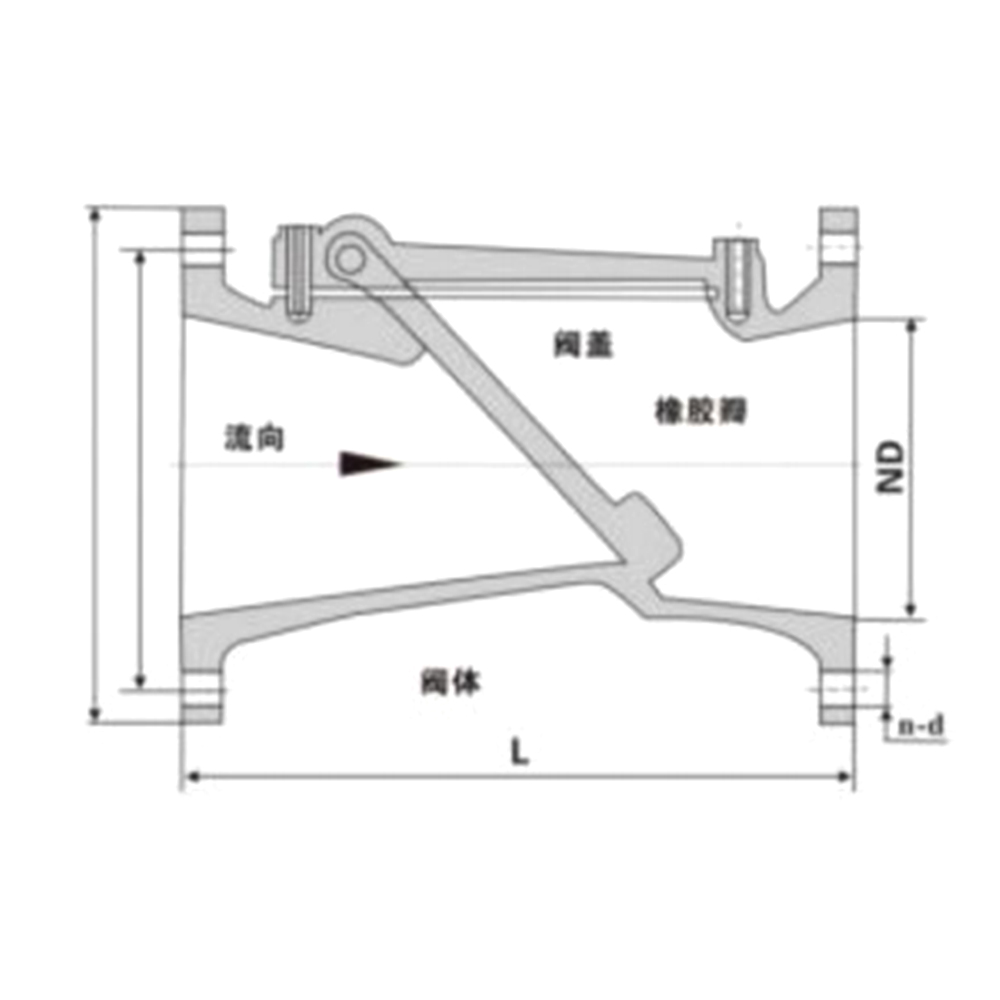

मुख्य भाग सामग्री
| क्रमांक | मुख्य भाग | सामग्री |
| 1 | वाल्व बॉडी | क्यूटी450 |
| 2 | बोनट | क्यूटी450 |
| 3 | वाल्व मूत्राशय | रबर असेंबलियाँ |
| 4 | गास्केट | नाइट्राइल रबर |
| 5 | बांधनेवाला पदार्थ | मानक |
उत्पाद तकनीकी पैरामीटर
| विशिष्टता (डीएन) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| वाल्व की लंबाई (मिमी) | 205 | 217 | 238 | 292 | 332 | 360 | 492 | 620 | 700 |
परीक्षण दबाव (एमपीए) | आवास | 1.5-2.4 |
| सील | 1.1-1.76 |
| नाममात्र दबाव (एमपीए) | 1.0-1.6 |
| लागू तापमान | 0-80℃ |
| लागू मीडिया | पानी और कमजोर संक्षारक तरल पदार्थ |
