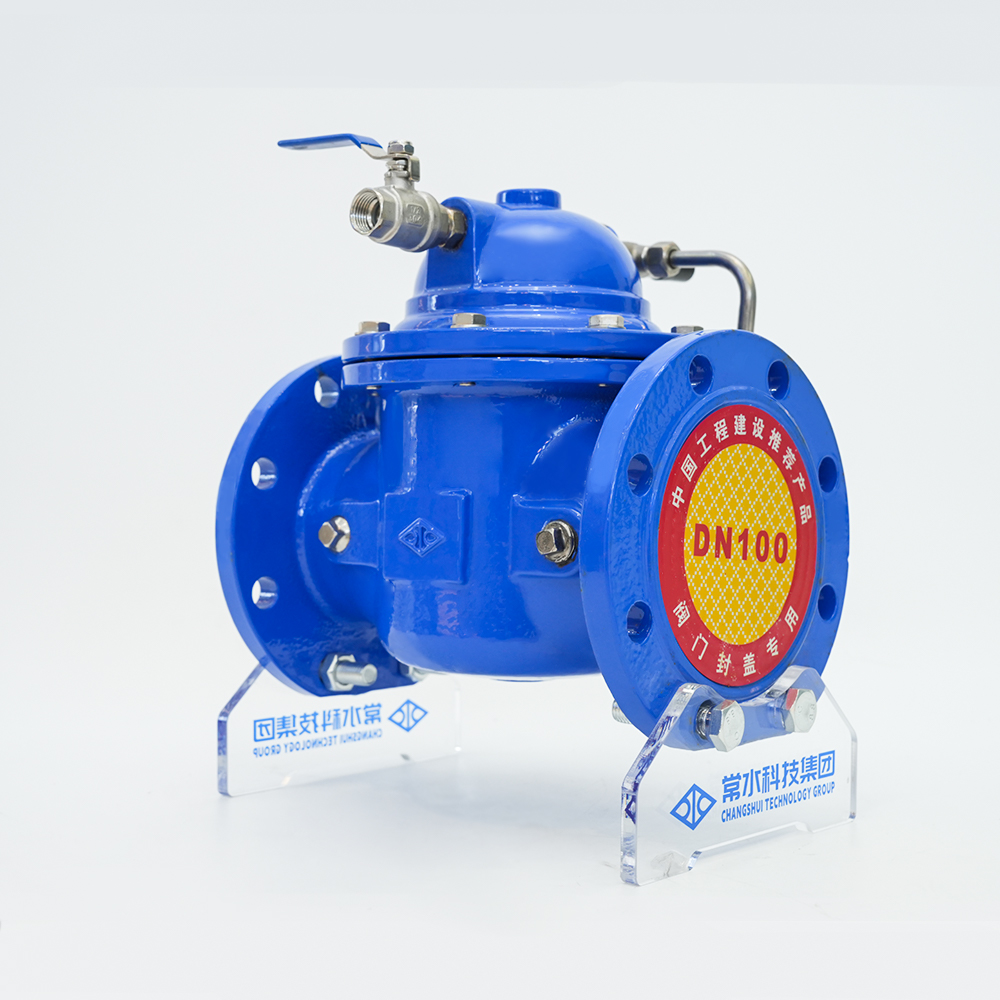

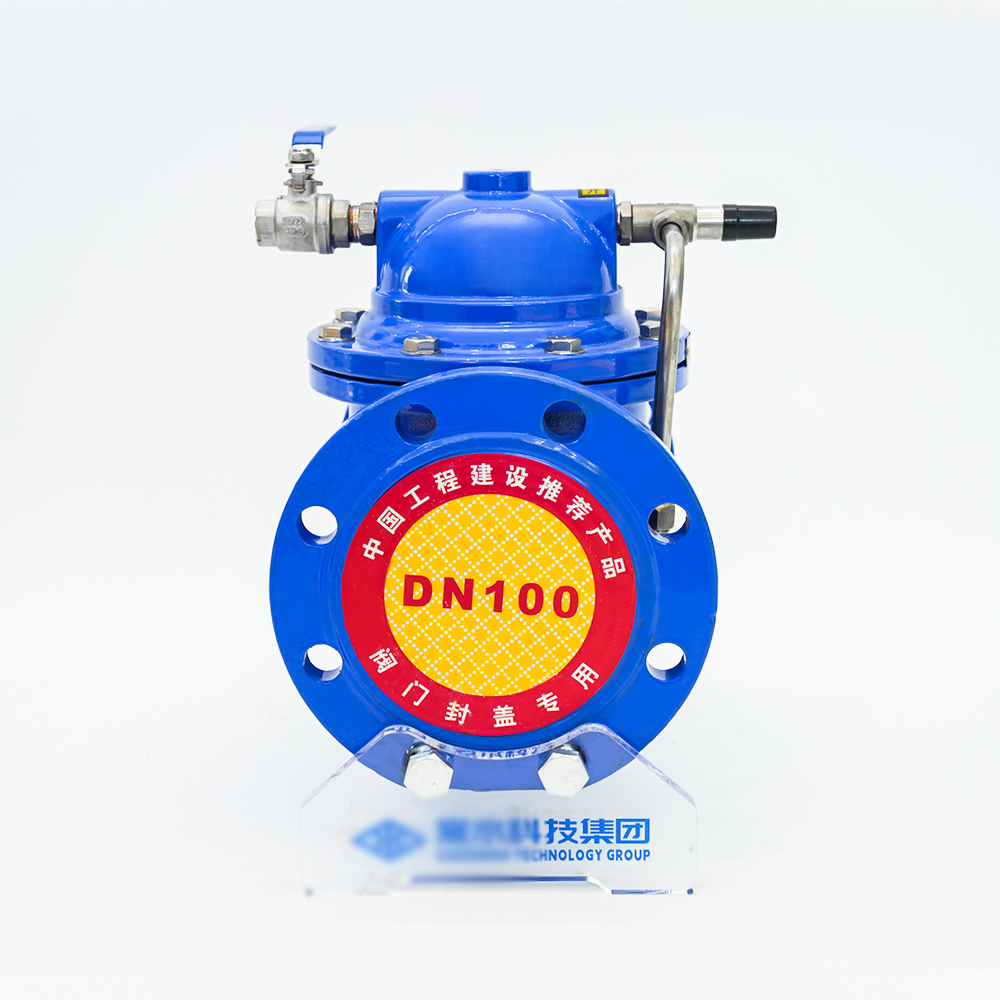

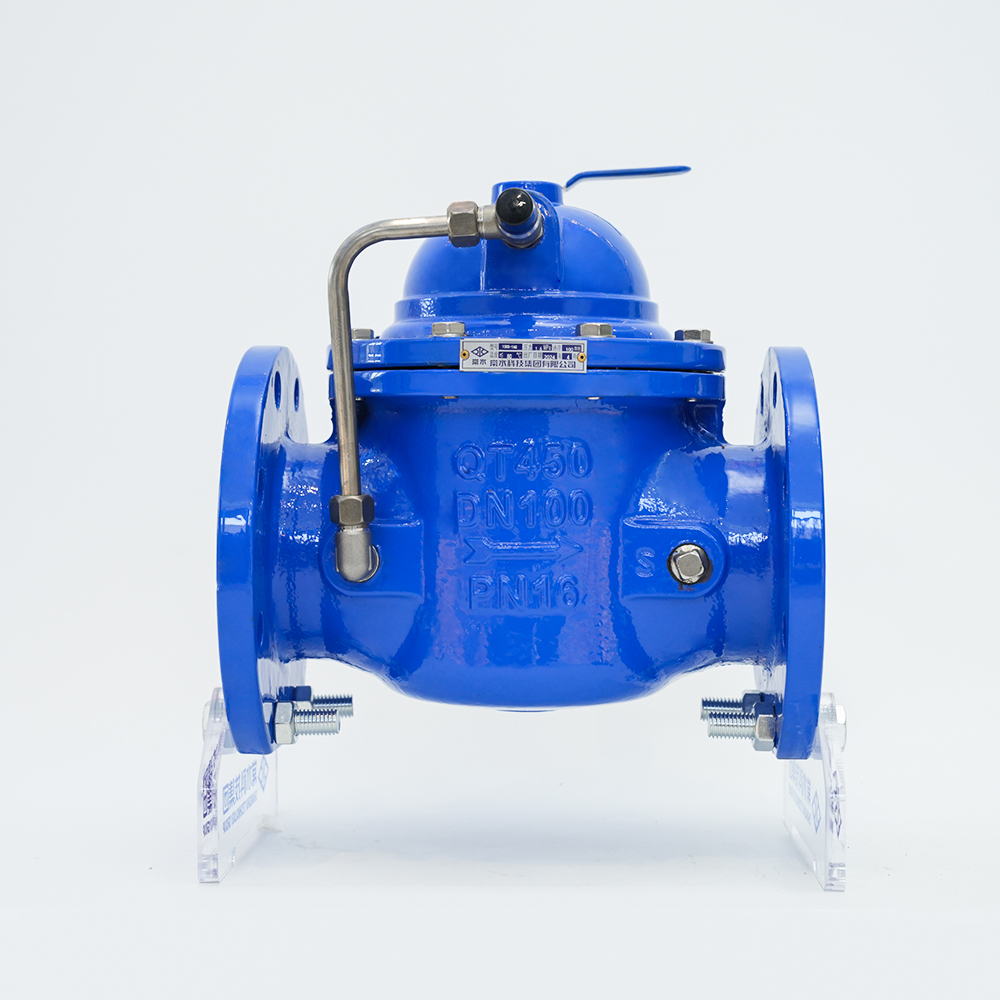

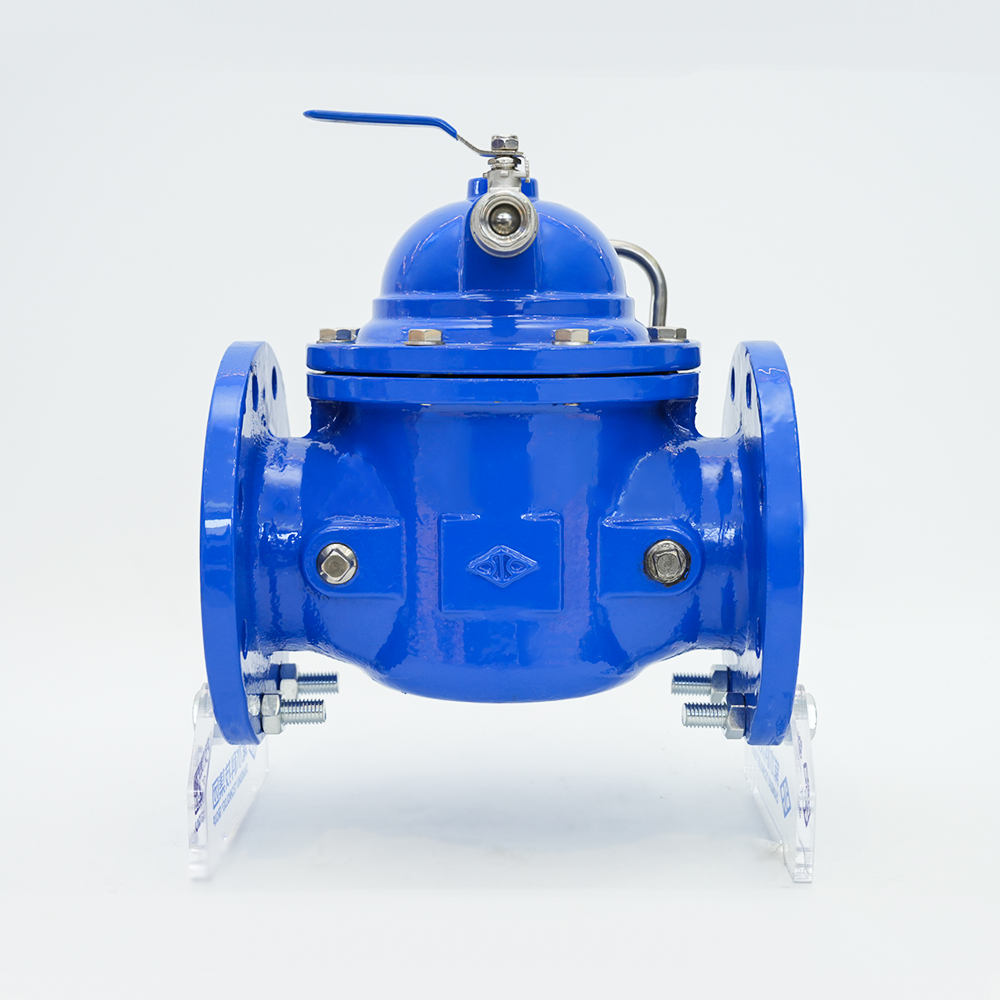

रिमोट कंट्रोल फ्लोट वाल्व 100X-16Q

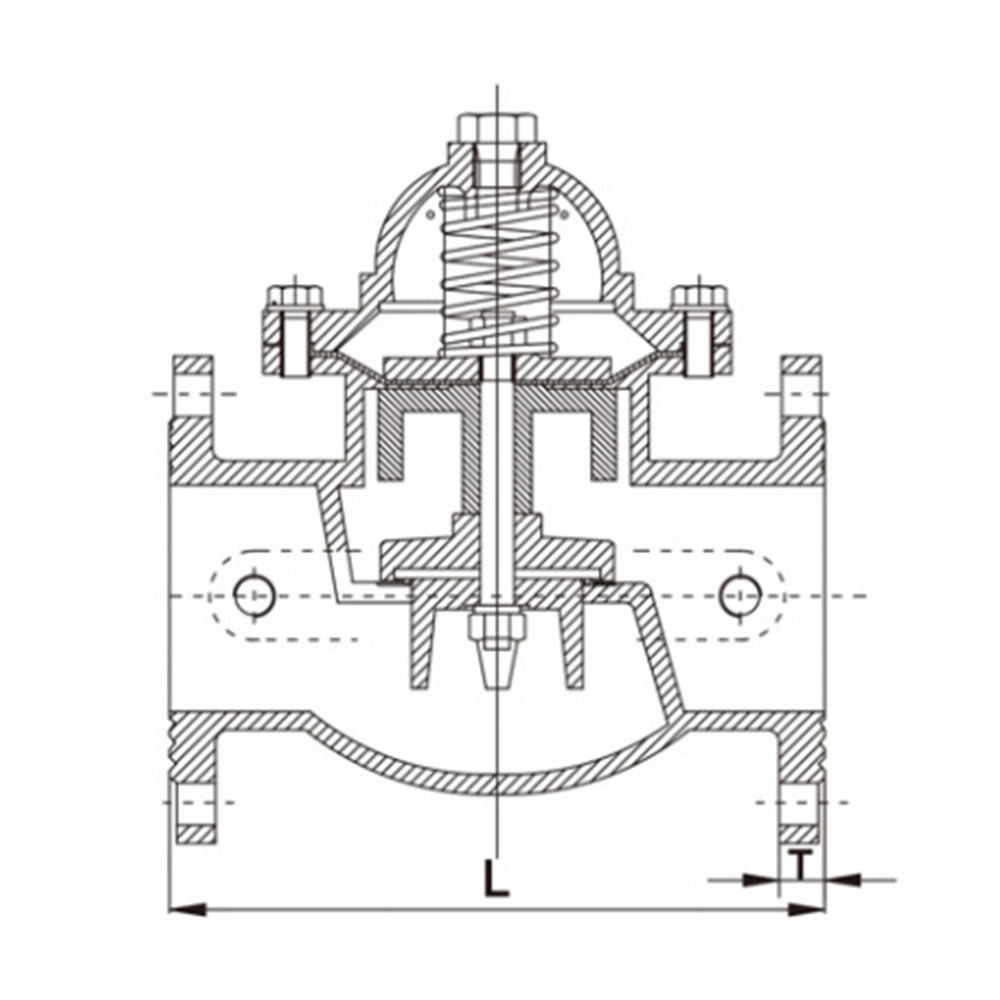

संरचनात्मक विशेषताएं

हाइड्रोलिक नियंत्रण वाल्व पानी के दबाव द्वारा नियंत्रित वाल्व है। इसमें एक मुख्य वाल्व और उससे जुड़ी नाली, पायलट वाल्व, सुई वाल्व, बॉल वाल्व और दबाव गेज शामिल हैं। उद्देश्य, कार्य और उपयोग के स्थान के आधार पर, यह रिमोट-कंट्रोल फ्लोट वाल्व, दबाव कम करने वाले वाल्व, धीमी गति से बंद होने वाले चेक वाल्व, प्रवाह नियंत्रण वाल्व, दबाव राहत वाल्व, हाइड्रोलिक इलेक्ट्रिक नियंत्रण वाल्व आदि में विकसित हो सकता है। हाइड्रोलिक नियंत्रण वाल्व डायाफ्राम प्रकार और पिस्टन प्रकार में विभाजित हैं। उनके कार्य सिद्धांत समान हैं। वे अपस्ट्रीम और डाउनस्ट्रीम के बीच दबाव अंतर एसपी द्वारा संचालित होते हैं और पायलट वाल्व द्वारा नियंत्रित होते हैं ताकि डायाफ्राम (पिस्टन) हाइड्रॉलिक रूप से अलग-अलग संचालित हो और हाइड्रोलिक्स द्वारा पूरी तरह से स्वचालित रूप से समायोजित हो। मुख्य वाल्व डिस्क पूरी तरह से खुली या पूरी तरह से बंद या विनियमित स्थिति में है। जब डायाफ्राम (पिस्टन) के ऊपर नियंत्रण कक्ष में प्रवेश करने वाला दबाव पानी वायुमंडल या डाउनस्ट्रीम कम दबाव वाले क्षेत्र में छोड़ा जाता है, तो वाल्व डिस्क के नीचे और डायाफ्राम के नीचे अभिनय करने वाला दबाव मूल्य ऊपर के दबाव मूल्य से अधिक होता है, इसलिए मुख्य वाल्व डिस्क को पूरी तरह से खुली स्थिति में धकेल दिया जाता है; जब डायाफ्राम (पिस्टन) के ऊपर नियंत्रण कक्ष में प्रवेश करने वाला दबाव वाला पानी वायुमंडल या डाउनस्ट्रीम कम दबाव वाले क्षेत्र में नहीं छोड़ा जा सकता है, तो डायाफ्राम (पिस्टन) पिस्टन पर कार्य करने वाला बल होता है। ऊपर का दबाव मान नीचे के दबाव मान से अधिक है, इसलिए मुख्य वाल्व डिस्क को पूरी तरह से बंद स्थिति में दबाया जाएगा। जब डायाफ्राम (पिस्टन) के ऊपर नियंत्रण कक्ष में दबाव मान इनलेट दबाव और आउटलेट दबाव के बीच होता है, तो मुख्य वाल्व डिस्क समायोजन स्थिति में होती है, और इसकी समायोजन स्थिति सुई वाल्व और नाली प्रणाली में समायोज्य पायलट वाल्व के लिंकेज नियंत्रण प्रभाव पर निर्भर करती है। समायोज्य पायलट वाल्व डाउनस्ट्रीम आउटलेट दबाव के माध्यम से अपने स्वयं के छोटे वाल्व पोर्ट को खोल या बंद कर सकता है और इसके साथ बदल सकता है, जिससे डायाफ्राम (पिस्टन) के ऊपर नियंत्रित दबाव बदल जाता है और मुख्य वाल्व डिस्क की समायोजन स्थिति को नियंत्रित किया जा सकता है।

उत्पाद का उपयोग

वाल्व में एक मुख्य वाल्व और एक बाहरी पायलट वाल्व होता है। यह तरल स्तर में परिवर्तन के कारण गाइड वाल्व को जोड़ने के लिए पानी में फ्लोटिंग बॉल का उपयोग करता है, ताकि मुख्य वाल्व पानी की आपूर्ति करे और बंद हो जाए, जिससे ओवरफ्लो और कम जल स्तर को रोकने के लिए एक निश्चित सीमा के भीतर पूल (टैंक) और जल टावर के जल स्तर को नियंत्रित किया जा सके। वाल्व औद्योगिक और खनन उद्यमों और नागरिक भवनों में विभिन्न पूलों (टैंकों) और जल टावरों की स्वचालित जल आपूर्ति प्रणालियों के लिए उपयुक्त है और इसका उपयोग वायुमंडलीय बॉयलर परिसंचारी जल आपूर्ति प्रणालियों में भी किया जाता है। मुख्य वाल्व तेजी से खुलता है और पानी के दबाव के बिना धीरे-धीरे बंद होता है। इसे कसकर सील किया गया है और बाढ़ का कोई खतरा नहीं है।

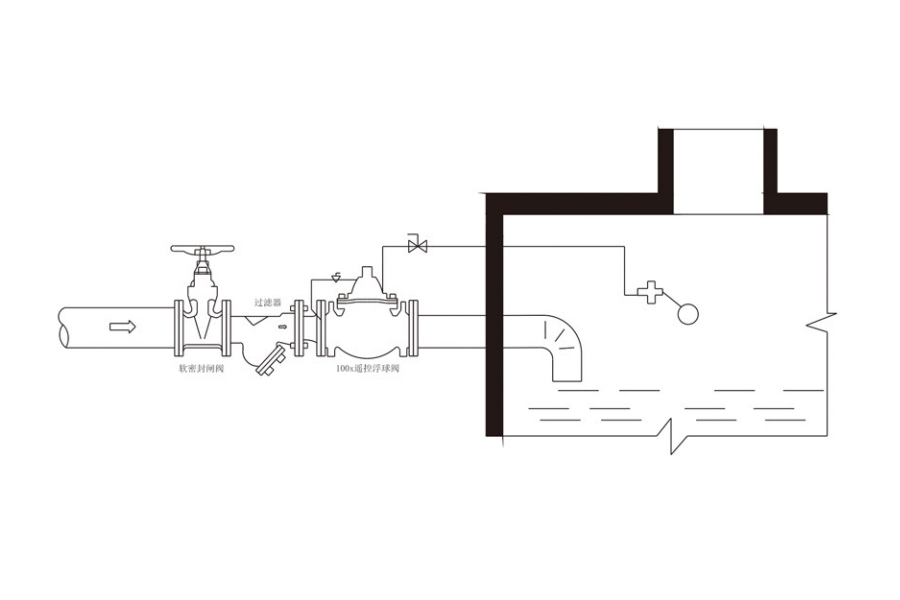

स्थापना आरेख
