संरचनात्मक लाभ और विशेषताएं
1. उत्पाद को उचित संरचना, विश्वसनीय सीलिंग, प्रदर्शन और सुंदर आकार के साथ राष्ट्रीय मानक जीबी 12235 के अनुसार डिजाइन और निर्मित किया गया है।
2. फ्लैप वाल्व, कोबाल्ट-आधारित मिश्र धातु वेल्डिंग, पहनने के लिए प्रतिरोधी, उच्च तापमान, संक्षारण, विरोधी घर्षण प्रदर्शन, लंबे जीवन से बने लौह आधारित एली या उपग्रह (एली) की वाल्व सीट सीलिंग सतह।
3. तने का शमन और नाइट्रोजन उपचार, संक्षारण और खरोंच प्रतिरोध के लिए अच्छा प्रतिरोध।
4. विभिन्न परियोजना आवश्यकताओं और उपयोगकर्ता आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के मानक पाइप फ्लैंज और फ्लैंज सीलिंग सतह प्रकारों के साथ उपयोग किया जा सकता है।
5. शारीरिक सामग्री की विविधता, पैकिंग और गैसकेट वास्तविक कामकाजी परिस्थितियों पर आधारित हो सकती है या उपयोगकर्ता उचित विकल्प का अनुरोध कर सकता है, और इसे सभी प्रकार के दबाव, तापमान और मध्यम स्थितियों के साथ लागू किया जा सकता है।
6. स्क्रू कनेक्शन से सील की गई पिछली सीट या स्टेनलेस स्टील वेल्डिंग से बनी बॉडी को सील करें, नॉन-स्टॉप सुविधाजनक और कुशल तरीके से फ़्लिंग की सीलिंग और विश्वसनीय प्रतिस्थापन सिस्टम ऑपरेशन को प्रभावित नहीं करता है।
मानक और मानदंड
| डिजाइन और निर्माण | संरचना की लंबाई | दबाव तापमान रेटिंग | कनेक्टिंग निकला हुआ किनारा | परीक्षण एवं निरीक्षण |
| जीबी 12235 | जीबी 12221 | जीबी 12224 | जेबी/टी 79/82~1994 जीबी 9113 एचजी 20592-20635 | जेबी/टी 9092-1999 जीबी 13927 |
मुख्य घटक सामग्री
| नाम | सामग्री | ||||||||
| बॉडी/बोनट | CF8 | CF3 | सीएफ8एम | सीएफ3एम | डब्ल्यूसीबी | एलसीबी | WC6 | WC9 | सी5 |
| कील | CF8 | CF3 | सीएफ8एम | सीएफ3एम | डब्ल्यूसीबी | एलसीबी | WC6 | WC9 | सी5 |
| तना | F304 | F304एल | F316 | F316L | 2CR13 | F304 | F304 | F304 | F304 |
| तना Nut | अल्युमीनियम कांस्य | ||||||||
| पैकिंग | पीटीएफई/लचीला ग्रेफाइट | ग्रेफाइट | |||||||
| गैसकेट | पीटीएफई/मेटल रैप मैट | ग्रेफाइट | |||||||
| ग्रंथि | CF8 | CF3 | सीएफ8एम | सीएफ3एम | डब्ल्यूसीबी | एलसीबी | WC6 | WC9 | सी5 |
| बोल्ट | 35CrMoA | ||||||||
| अखरोट | स्टेनलेस स्टील | 45、35CrMoA | |||||||
| हैंडव्हील | स्टेनलेस स्टील Cast Steel | ||||||||

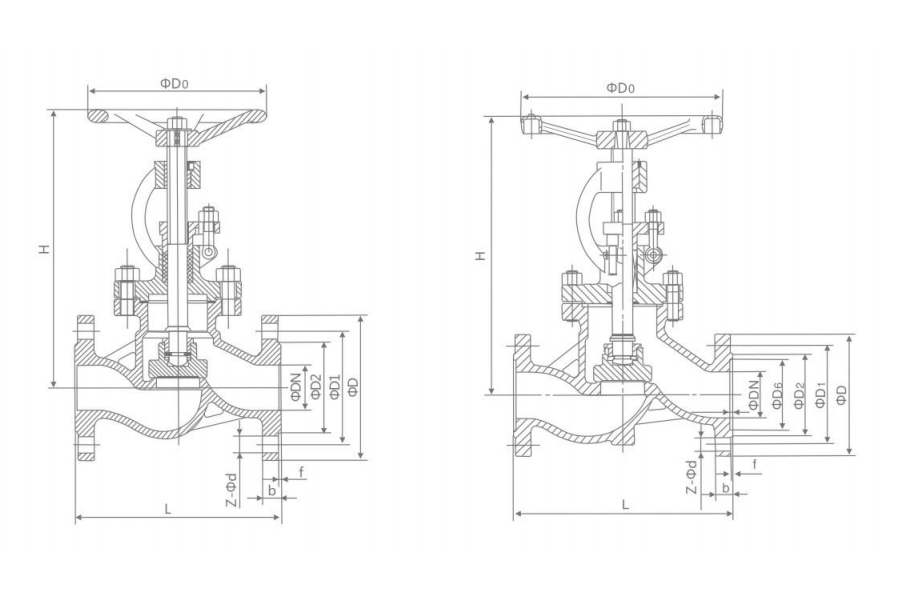

मुख्य बाहरी और कनेक्शन आयाम
| पीएन(एमपीए) | डीएन(मिमी) | आकार(मिमी) | विद्युत उपकरण मॉडल | दीवार की मोटाई | |||||||||
| L | डी | डी1 | डी2 | डी6 | बी-एफ | f2 | Z-Φd | एच | डी0 | ||||
| 1.6 | 10 | 130 | 90 | 60 | 40 | 16-2 | 4-φ14 | 198 | 120 | 6.4 | |||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-φ14 | 218 | 120 | 6.4 | ||||
| 20 | 150 | 105 | 75 | 55 | 18-2 | 4-φ14 | 230 | 140 | 6.4 | ||||
| 25 | 160 | 115 | 85 | 65 | 18-2 | 4-φ14 | 240 | 160 | 6.4 | ||||
| 32 | 180 | 140 | 100 | 78 | 18-2 | 4-φ18 | 250 | 180 | 6.4 | ||||
| 40 | 200 | 150 | 110 | 85 | 18-3 | 4-φ18 | 262 | 200 | 6.4 | ||||
| 50 | 230 | 165 | 125 | 100 | 18-3 | 4-φ18 | 280 | 240 | डीZW10A | 7.9 | |||
| 65 | 290 | 185 | 145 | 120 | 18-3 | 8-φ18 | 327 | 280 | डीZW10A | 11 | |||
| 80 | 310 | 200 | 160 | 135 | 20-3 | 8-φ18 | 355 | 280 | डीZW10A | 11.5 | |||
| 100 | 350 | 220 | 180 | 155 | 20-3 | 8-φ18 | 415 | 320 | डीZW15A | 12.5 | |||
| 125 | 400 | 250 | 210 | 185 | 22-3 | 8-φ18 | 460 | 360 | डीZW20A | 13 | |||
| 150 | 480 | 285 | 240 | 210 | 22-3 | 8-φ22 | 510 | 400 | डीZW30A | 13.5 | |||
| 200 | 600 | 340 | 295 | 265 | 24-3 | 12-φ22 | 588 | 400 | डीZW45A | 15 | |||
| 250 | 650 | 405 | 355 | 320 | 26-3 | 12-φ26 | 725 | 450 | डीZW60A | 16 | |||
| 300 | 750 | 460 | 410 | 375 | 28-4 | 12-φ26 | 925 | 500 | डीZW90 | 18 | |||
| 350 | 850 | 520 | 470 | 435 | 30-4 | 16-φ26 | 1030 | 600 | डीZW120 | 19 | |||
| 400 | 950 | 580 | 525 | 485 | 32-4 | 16-φ30 | 1170 | 700 | डीZW180 | 21 | |||
| 450 | 1050 | 640 | 585 | 545 | 40-4 | 20-φ30 | 1220 | 800 | डीZW180 | 21.5 | |||
| 500 | 1150 | 715 | 650 | 608 | 44-4 | 20-φ33 | 1410 | 900 | डीZW250 | 22 | |||
| 600 | 1350 | 840 | 770 | 718 | 54-5 | 20-φ36 | 1610 | 1000 | डीZW350 | 25 | |||
