| शरीर सामग्री | गांठदार कच्चा लोहा |
| मॉडल | Z81X-16Q |
| विशिष्टता | DN50-300 |
| नाममात्र का दबाव | 1.0/1.6/2.5एमपीए |
| परिचालन तापमान | 0-80°C |
| लागू मीडिया | पानी |
| डिज़ाइन मानक | जीबी/24924-2016 |
उत्पाद अवलोकन

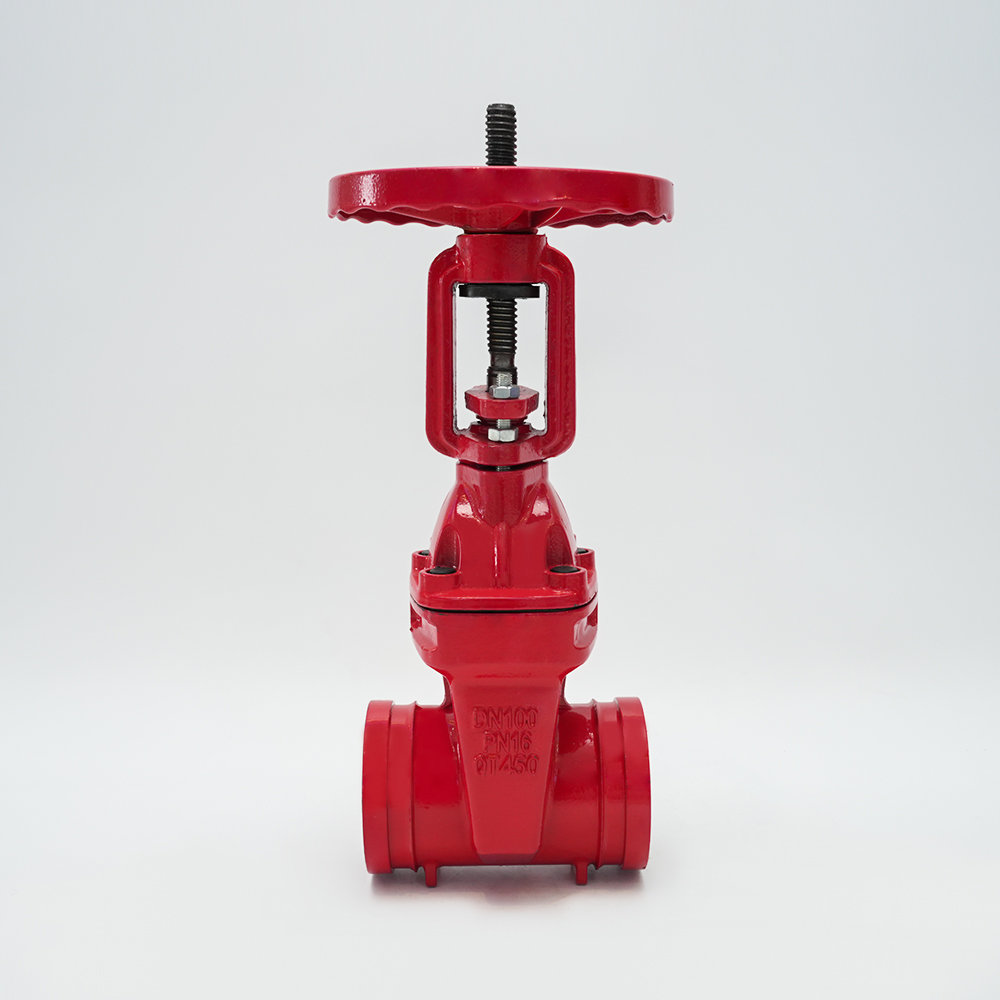

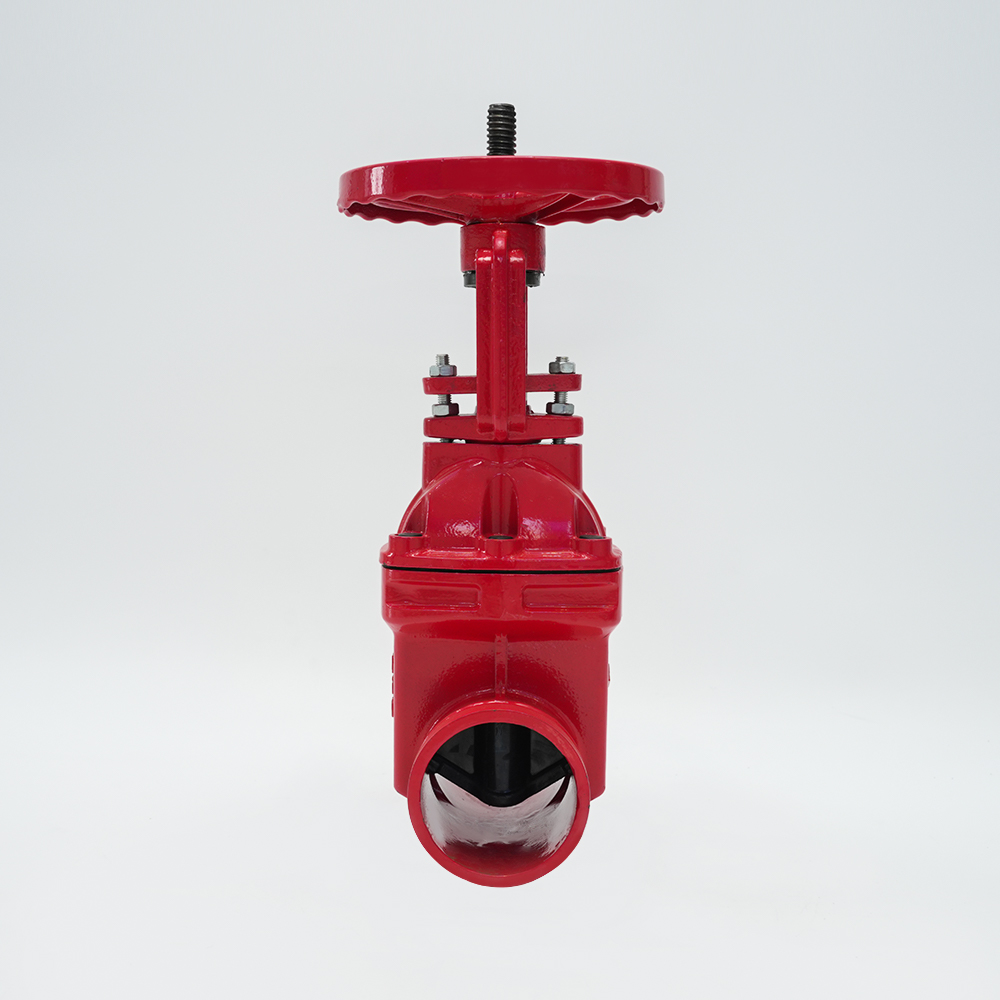

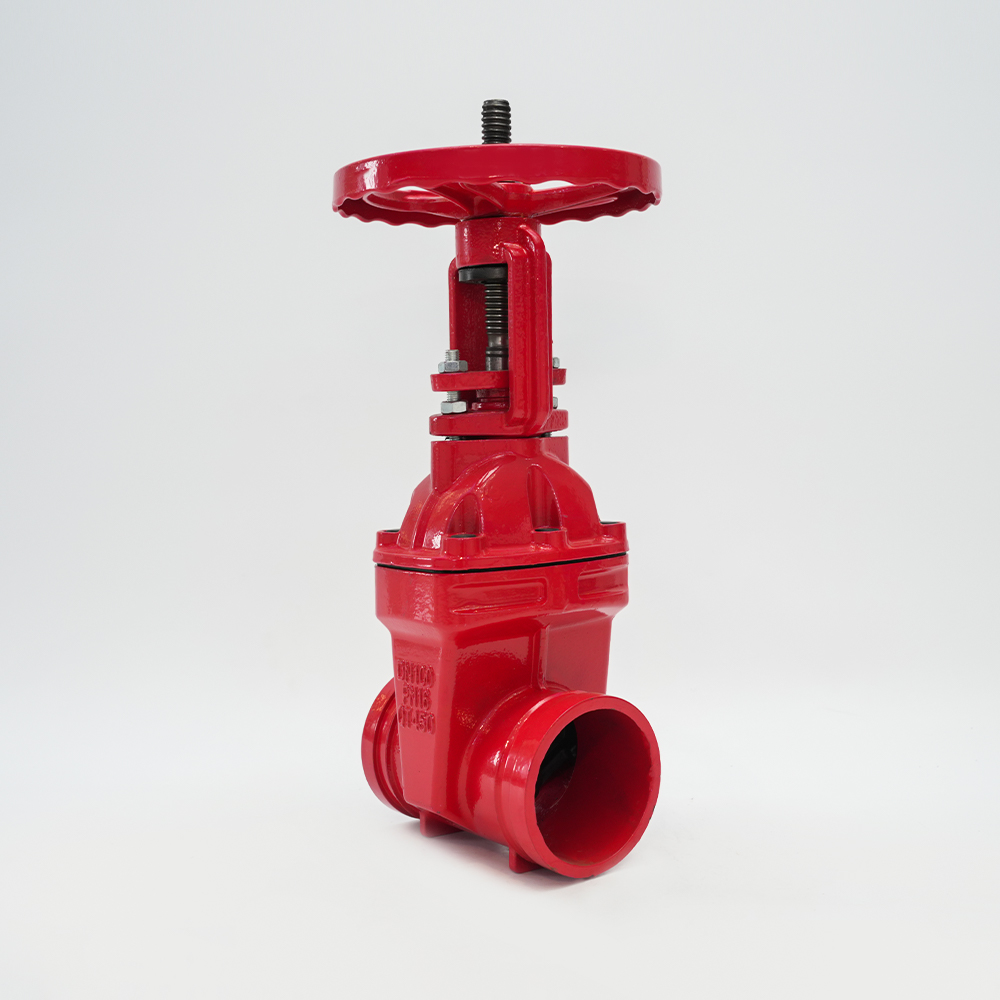

फ्लैंज राइजिंग स्टेम गेट वाल्व एक बाहरी वाल्व स्टेम संरचना को अपनाता है, और वाल्व स्टेम घूमता है और अक्षीय रूप से चलता है। गेट खुलने और बंद होने के लिए वाल्व स्टेम के साथ ऊपर और नीचे चलता है, और वाल्व के खुलने को सीधे देखा जा सकता है। इसका व्यापक रूप से जल आपूर्ति और जल निकासी, अग्नि सुरक्षा, एयर कंडीशनिंग, जल उपचार, नगरपालिका प्रशासन, जहाज निर्माण, बिजली, निर्माण और भोजन जैसी पाइपलाइन परियोजनाओं में नियंत्रण तरल पदार्थ के रूप में तरल पाइपलाइनों के परिवहन के लिए उपयोग किया जाता है।
विशेषताएं
1. वाल्व प्लेट पूरी तरह से रबर से ढकी हुई है, जिसमें अच्छा कवरिंग प्रदर्शन और सटीक आकार है, जो सील की विश्वसनीयता सुनिश्चित करता है;
2. वाल्व का निचला भाग पानी के पाइप के समान सपाट तल प्रकार को अपनाता है, जिससे मलबा जमा नहीं होता है;
3. संक्षारण और जंग को रोकने के लिए पूरे वाल्व को गैर विषैले एपॉक्सी राल से रंगा गया है। इसका उपयोग न केवल पेयजल प्रणालियों के लिए बल्कि सीवेज प्रणालियों के लिए भी किया जा सकता है;
4. ग्रंथि अखरोट का उपयोग स्वयं-कसने वाली सीलिंग के लिए किया जाता है; सीलिंग प्रदर्शन में काफी सुधार;
5. सीलिंग-पहनने वाले हिस्सों को बदलना बेहद सुविधाजनक है।
उत्पाद पैरामीटर

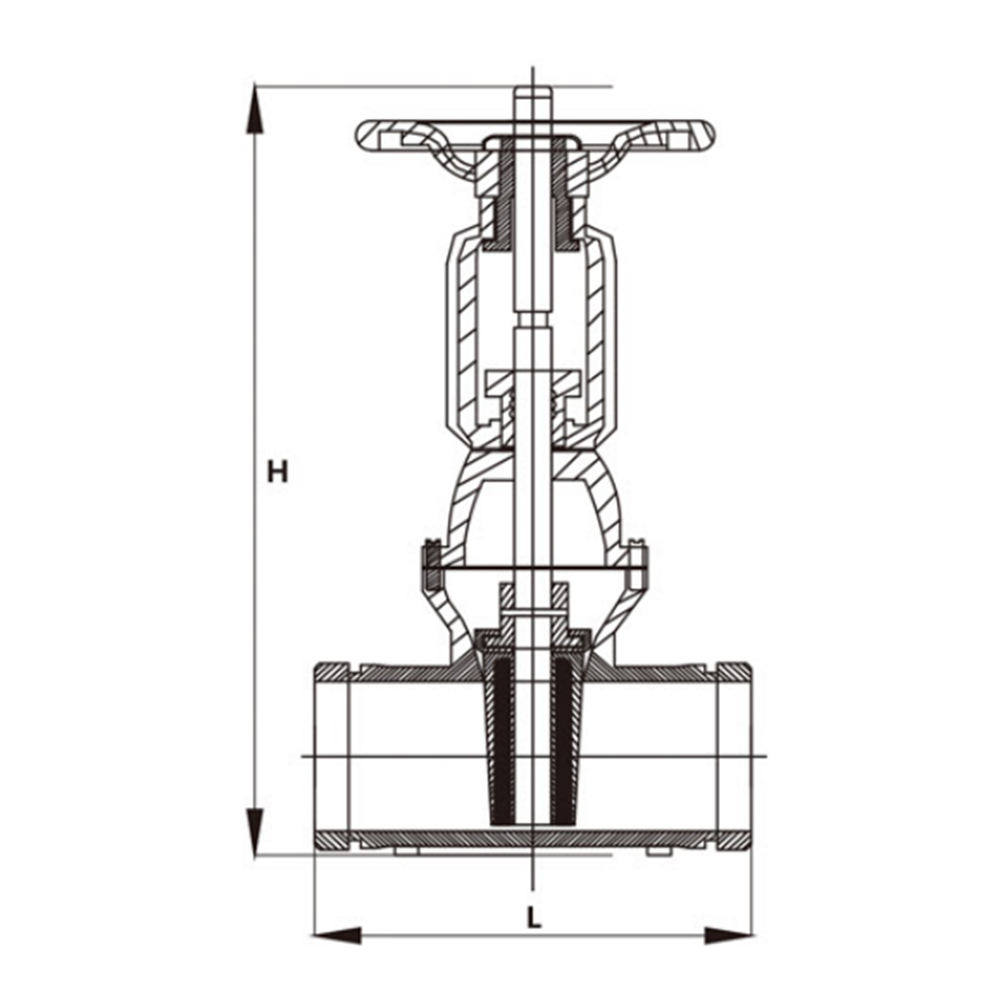

| Z81X-16Q | डी.एन | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| एल | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| एच | 325 | 360 | 465 | 470 | 640 | 660 | 800 | 980 | 1100 |
| बाहरी घेरा | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| एचandwheel | 180 | 215 | 285 | 330 | 380 |
