| शरीर सामग्री | गांठदार कच्चा लोहा |
| मॉडल | Z41X-16Q |
| विशिष्टता | DN40-1000 |
| नाममात्र का दबाव | 1.0/1.6/2.5एमपीए |
| परिचालन तापमान | 0-80°C |
| लागू मीडिया | पानी |
| डिज़ाइन मानक | जीबी/24924-2016 |
उत्पाद अवलोकन

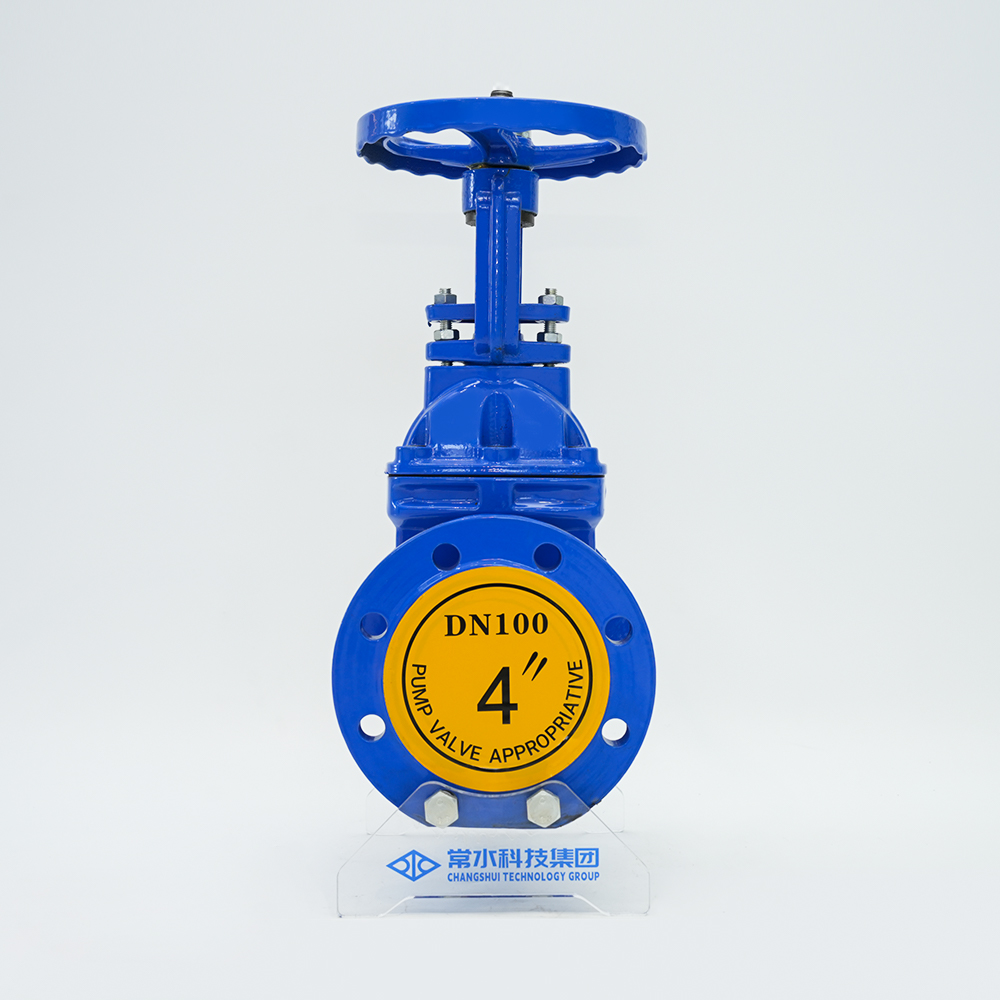

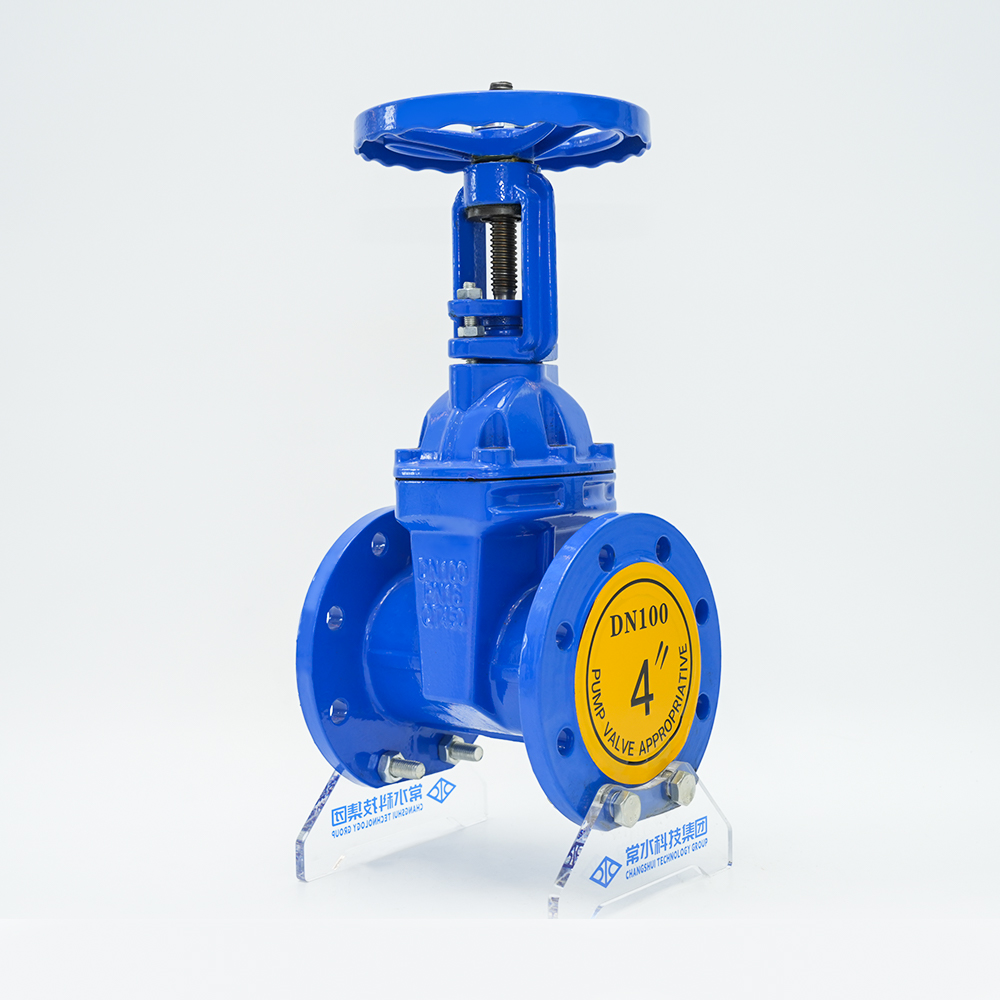

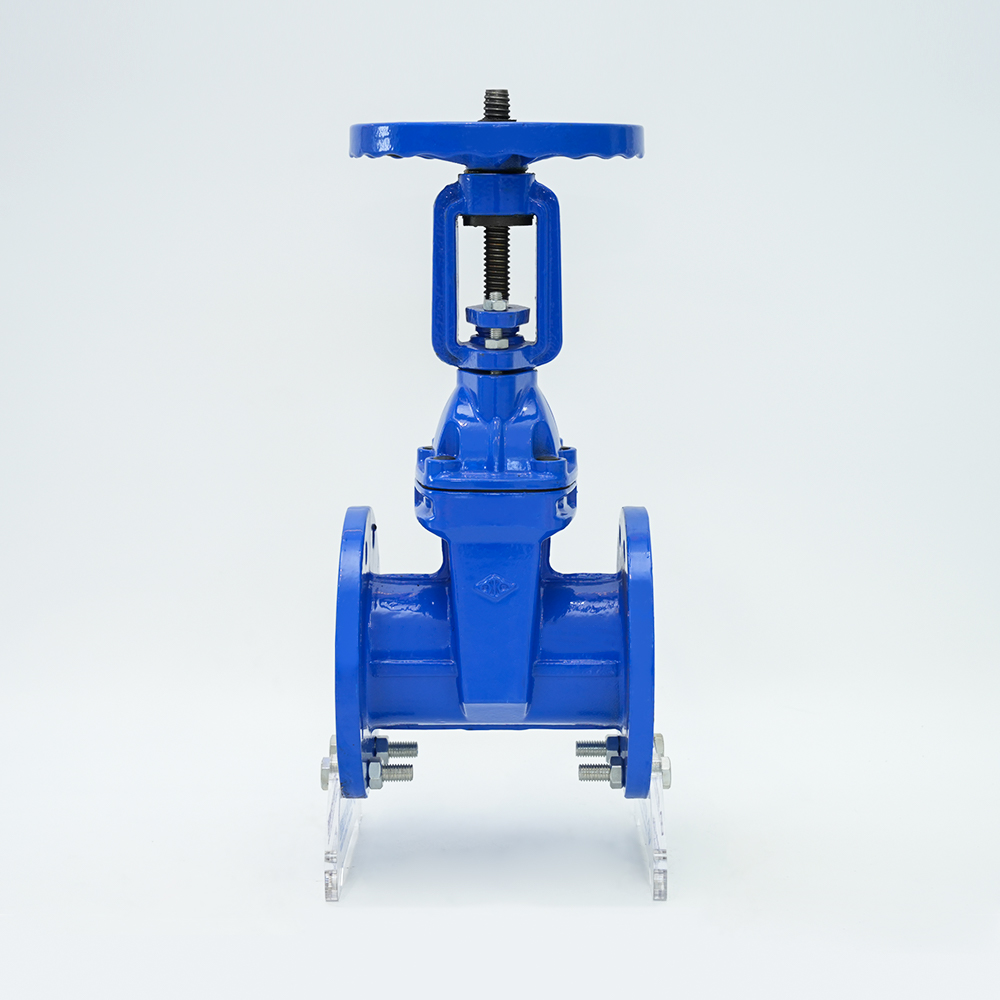

फ्लैंज राइजिंग स्टेम गेट वाल्व एक बाहरी वाल्व स्टेम संरचना को अपनाता है, और वाल्व स्टेम घूमता है और अक्षीय रूप से चलता है। गेट खुलने और बंद होने के लिए वाल्व स्टेम के साथ ऊपर और नीचे चलता है, और वाल्व के खुलने को सीधे देखा जा सकता है। इसका व्यापक रूप से जल आपूर्ति और जल निकासी, अग्नि सुरक्षा, एयर कंडीशनिंग, जल उपचार, नगरपालिका प्रशासन, जहाज निर्माण, बिजली, निर्माण और भोजन जैसी पाइपलाइन परियोजनाओं में नियंत्रण तरल पदार्थ के रूप में तरल पाइपलाइनों के परिवहन के लिए उपयोग किया जाता है।
विशेषताएं
1. द्रव प्रतिरोध छोटा है, और सीलिंग सतह माध्यम से कम घिसती और घिसती है।
2. खोलने और बंद करने में कम प्रयास की आवश्यकता होती है।
3. माध्यम की प्रवाह दिशा प्रतिबंधित नहीं है, प्रवाह परेशान नहीं है, और दबाव कम नहीं हुआ है।
4. सरल आकार, छोटी संरचनात्मक लंबाई, अच्छी विनिर्माण प्रक्रिया और विस्तृत अनुप्रयोग सीमा।
उत्पाद विशेषताएँ
| नाममात्र दबाव: 1.0-2.5MPa | डीएन: 50-1200 |
| ऑपरेटिंग तापमान: 0-80°C | लागू माध्यम: स्वच्छ/सीवेज, तेल |
| निकला हुआ किनारा मानक: जीबी/टी17241-98 | लंबाई मानक: GB12221-89 |

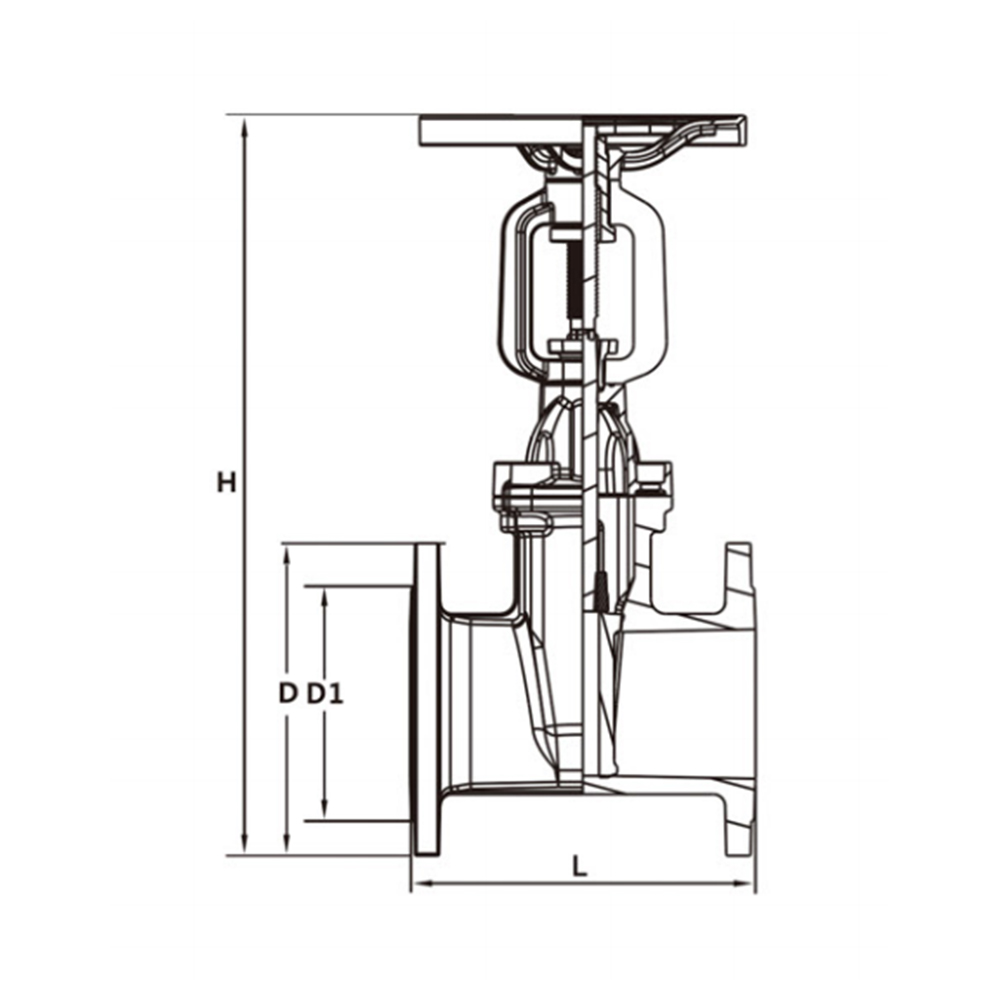

उत्पाद पैरामीटर
| Z41X-16Q | डी.एन | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| एल | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| एच | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 |
| डी बाहरी घेरा | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| n छिद्रों की संख्या | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
| डी1 केंद्र | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| एचandwheel | 180 | 215 | 285 | 330 | 380 | 465 |
