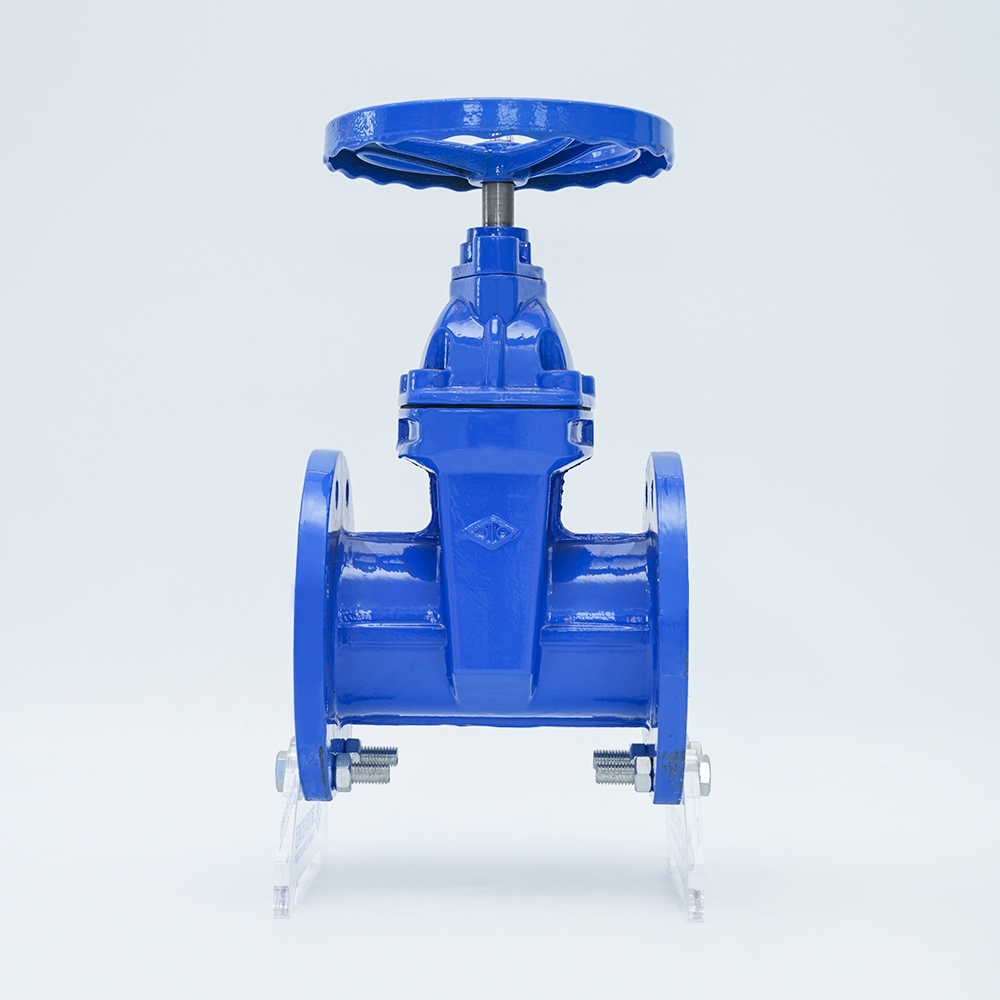

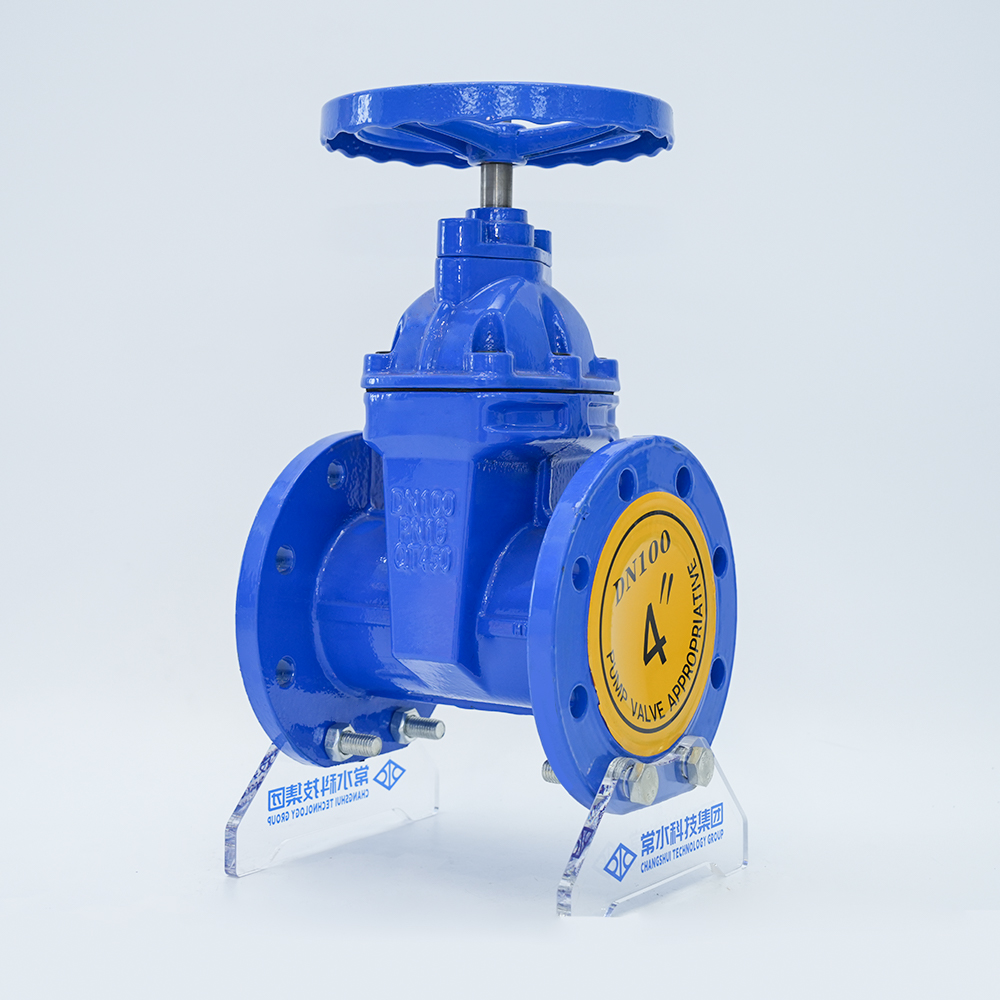

डार्क स्टेम सॉफ्ट सील गेट वाल्व Z45X-16Q

हमारे कारखाने द्वारा उत्पादित गेट वाल्व, गेट वाल्व की खराब सीलिंग, रिसाव और जंग की सामान्य घटनाओं पर काबू पाने, एक अच्छा सीलिंग प्रभाव प्राप्त करने के लिए विरूपण क्षतिपूर्ति का उत्पादन करने के लिए गेट प्लेट की समग्र रबर कोटिंग का उपयोग करते हैं। इसे विभिन्न पाइपलाइनों पर स्थापित किया जाता है और दो-तरफा कट-ऑफ के रूप में उपयोग किया जाता है। इसका व्यापक रूप से पाइपलाइन परियोजनाओं जैसे जल आपूर्ति और जल निकासी, अग्नि सुरक्षा, एयर कंडीशनिंग, जल उपचार, नगरपालिका प्रशासन, जहाज निर्माण, बिजली, निर्माण और तरल पदार्थों को नियंत्रित करने के लिए भोजन में उपयोग किया जाता है।

  • डार्क स्टेम सॉफ्ट सील गेट वाल्व Z45X-16Q
  • डार्क स्टेम सॉफ्ट सील गेट वाल्व Z45X-16Q
  • डार्क स्टेम सॉफ्ट सील गेट वाल्व Z45X-16Q
  • डार्क स्टेम सॉफ्ट सील गेट वाल्व Z45X-16Q
  • डार्क स्टेम सॉफ्ट सील गेट वाल्व Z45X-16Q
  • डार्क स्टेम सॉफ्ट सील गेट वाल्व Z45X-16Q
हमसे संपर्क करें

पूर्वV：कोई पिछला लेख नहींअगला：नालीदार छुपा हुआ स्टेम गेट वाल्व Z85X-16Q
विवरण

शरीर सामग्री

गांठदार कच्चा लोहा

मॉडल

Z45X-16Q

विशिष्टता

DN50-1200

नाममात्र का दबाव

1.0/1.6/2.5एमपीए

परिचालन तापमान

0-80°C

लागू मीडिया

पानी

डिज़ाइन मानक

जीबी/24924-2016


विशेषताएं

छुपा हुआ स्टेम नरम-सील गेट वाल्व एक अच्छा सीलिंग प्रभाव प्राप्त करने के लिए विरूपण क्षतिपूर्ति का उत्पादन करने के लिए गेट प्लेट की समग्र रबर कोटिंग का उपयोग करता है। यह सामान्य गेट वाल्वों की खराब सीलिंग, रिसाव और जंग की घटनाओं पर काबू पाता है, और अधिक प्रभावी ढंग से इंस्टॉलेशन स्थान बचाता है। इसका व्यापक रूप से नल के पानी, सीवेज, निर्माण, पेट्रोलियम, रासायनिक उद्योग, भोजन, चिकित्सा, कपड़ा, विद्युत ऊर्जा, जहाजों, धातु विज्ञान, ऊर्जा प्रणालियों आदि जैसी तरल पाइपलाइनों में एक विनियमन और अवरोधन उपकरण के रूप में उपयोग किया जा सकता है।

कौशल की आवश्यकता

1. वाल्व को GB/24924-2010 के मानकों के अनुसार डिजाइन और निर्मित किया गया है;

2. वाल्व की संरचनात्मक लंबाई GB/T12221-2005;3 के नियमों के अनुसार है। निरीक्षण और परीक्षण को जीबी/टी13927-2008 के प्रासंगिक नियमों का पालन करना चाहिए; 4. निकला हुआ किनारा आयाम GB/T17241.6-2008 के नियमों का पालन करना चाहिए।


प्रदर्शन विशिष्टता

नाममात्र का आकार

40/1000

मिमी

नाममात्र का दबाव

1.0

1.6

एमपीए

परीक्षण दबाव

शक्ति परीक्षण

पानी

1.5

पानी

2.4

सील परीक्षण

1.1

1.76

वायु सील परीक्षण

0.6

0.6

लागू तापमान

0-80℃

लागू मीडिया

पानी, तेल, आदि

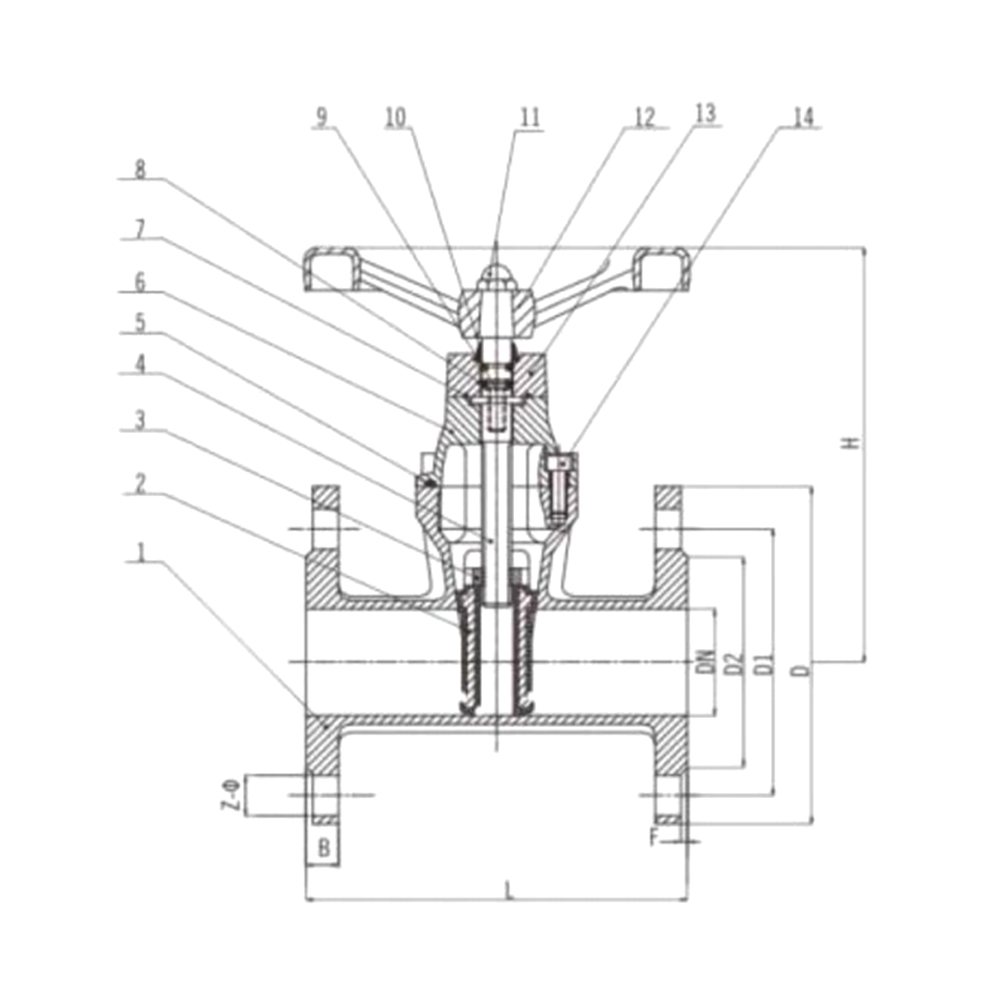

मुख्य सामग्री

क्रमांक

नाम

सामग्री

1

वाल्व बॉडी

क्यूटी450

2

वाल्व प्लेट

क्यूटी450-NBR

3

तना अखरोट

क्यूटी450

4

तना

20सीr13

5

मध्यम निकला हुआ किनारा सील

एनबीआर

6

बोनट

क्यूटी 450

7

ओ-रिंग्स

एनबीआर

8

ओ-रिंग्स

एनबीआर

9

काउंटरसंक बोल्ट

35#

10

धूल जैकेट

एनबीआर

11

गार्डन हेड स्क्रू

35#

12

हैंडव्हील

क्यूटी 405

13

ग्रंथि

क्यूटी 450

14

काउंटरसंक बोल्ट

35#

मुख्य बाहरी आयाम और कनेक्शन आयाम (मिमी)

डी.एन

एल

डी

डी1

डी2

सी

एफ

Z-ф

एच

40

165

150

110

84

19

3

4-ф19

240

50

178

165

125

99

19

3

4-ф19

240

65

190

185

145

118

19

3

4-ф19

260

80

203

200

160

132

19

3

8-ф19

275

100

229

220

180

156

19

3

8-ф19

380

125

254

250

210

184

19

3

8-ф19

410

150

267

285

240

211

19

3

8-ф23

435

200

292

340

295

266

20

3

8-ф23

630

250

330

395

350

319

22

3

12-ф23

645

300

356

445

400

370

24.5

4

12-ф23

697

350

381

505

460

429

24.5

4

16-ф23

802

400

406

565

515

480

24.5

4

16-ф28

842

450

432

615

565

530

25.5

4

20-ф28

1060

500

457

670

620

583

26.5

4

20-ф28

1170

600

508

780

725

682

30

5

20-ф31

1300

700

610

895

840

794

32.5

5

24-ф31

1550

800

660

1015

950

901

35

5

24-ф34

1750

900

711

1115

1050

1001

37.5

5

28-ф34

1950

1000

811

1230

1160

1112

40

5

28-ф37

2170

मुख्य बाहरी आयाम और कनेक्शन आयाम (मिमी)

डी.एन

एल

डी

डी1

डी2

सी

एफ

Z-ф

एच

40

165

150

110

84

19

3

4-ф19

240

50

178

165

125

99

19

3

4-ф19

240

65

190

185

145

118

19

3

4-ф19

260

80

203

200

160

132

19

3

8-ф19

275

100

229

220

180

156

19

3

8-ф19

380

125

254

250

210

184

19

3

8-ф19

410

150

267

285

240

211

19

3

8-ф23

435

200

292

340

295

266

20

3

12-ф23

630

250

330

405

355

319

22

3

12-ф28

645

300

356

460

410

370

24.5

4

12-ф28

697

350

381

520

470

429

26.5

4

16-ф28

802

400

406

580

525

480

28

4

16-ф31

842

450

432

640

585

548

30

4

20-ф31

1060

500

457

715

650

609

31.5

4

20-ф34

1170

600

508

840

770

720

36

5

20-ф37

1300

700

610

910

840

794

39.5

5

24-ф37

1550

800

660

1025

950

901

43

5

24-ф40

1750

900

711

1125

1050

1001

46.5

5

28-ф40

1950

1000

811

1255

1170

1112

50

5

28-ф43

2170
